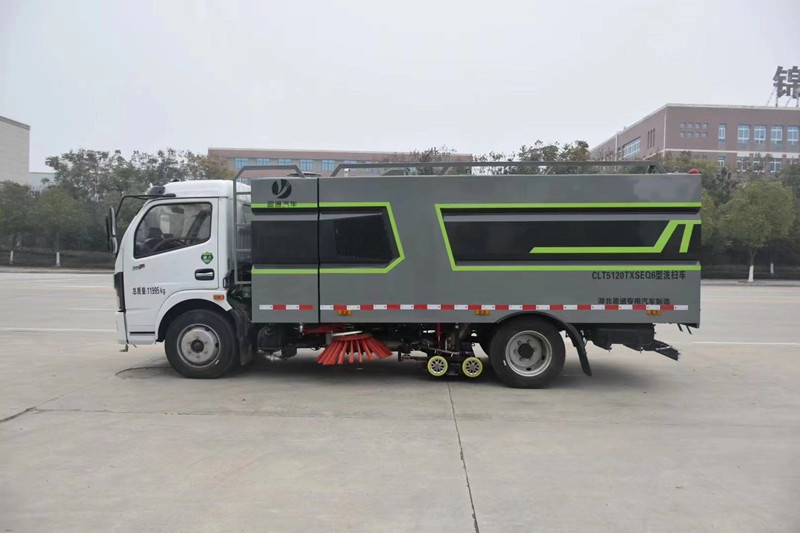

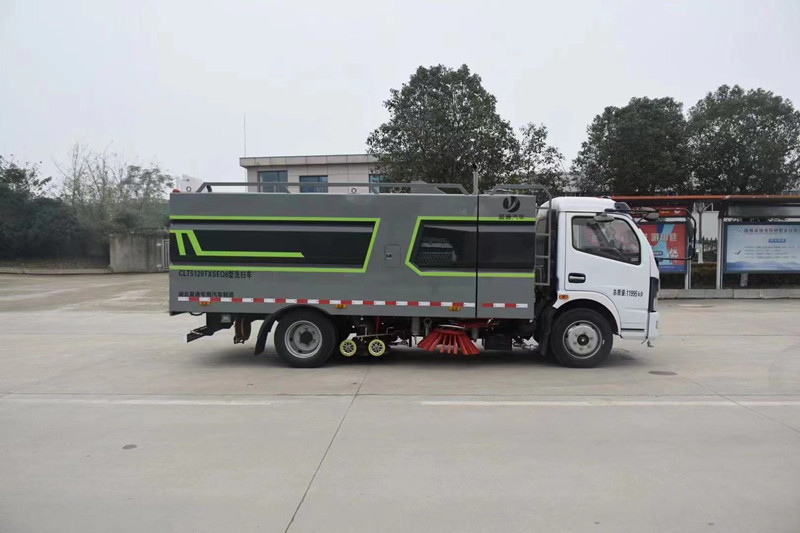

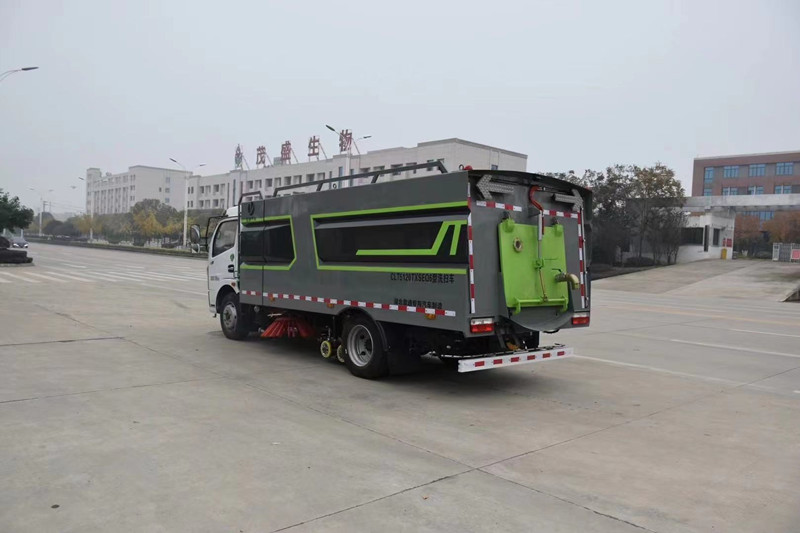

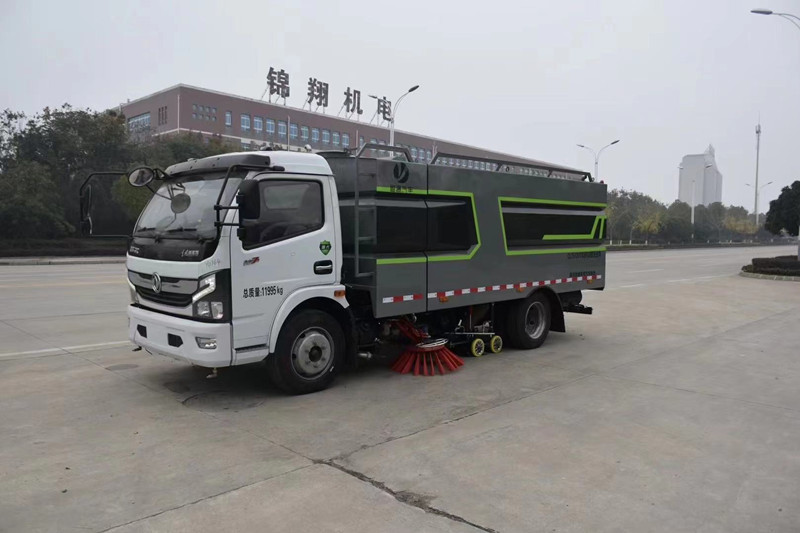

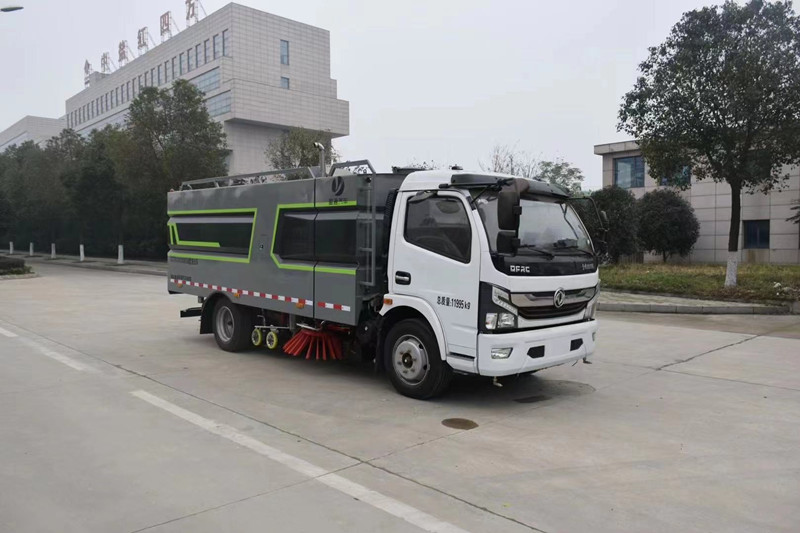

東風10立方洗掃車-東風福瑞卡10立方 灑水車
東風10立方洗掃車功能介紹
東風多利卡洗掃車采用洗，掃，吸，混合的方式收集垃圾，濕式除塵、電液PLC一鍵**，液壓傾翻卸料的作業方式對路面進行清掃作業。
采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。
采用“中置兩掃盤 +噴霧降塵+中置寬幅吸嘴（內置高壓噴桿及兩側高壓噴桿）”的結構布局，對泥濘路面有更好的清潔效果，清掃過程中砂石不在飛濺揚塵，此布局便于清掃裝置與吸盤的調整與維護，轉場作業時整車通過性好。
副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載啟動和停機時與風機的自動脫離，降低了對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。
掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回縮，越過障礙自動回位。
掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污染狀況下都有良好的清掃效果
采用**，高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清掃效果好，使用壽命長。
性能參數簡介
|
項 目 |
主要性能參數 |
||
|
車 型 |
東風多利卡 |
||
|
整車型號 |
CLW5120TXS6型洗掃車 |
||
|
底盤型號、類別、生產企業 |
CLW5120TXS6二類 東風汽車股份有限公司 |
||
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發 動 機 |
主機 |
底盤發動機型號及生產企業 |
CY4SK361 東風朝陽朝柴動力有限公司
|
|
功率 |
125 |
||
|
馬力 |
170 |
||
|
排量 |
3856 |
||
|
副機 |
清掃發動機型號及生產企業 |
B140東風康明斯股份有限公司 |
|
|
功率 |
102 |
||
|
馬力 |
140 |
||
|
排量 |
3200 |
||
|
燃油種類 |
0號輕柴油(與底盤共用柴油箱) |
||
|
車輛 基本 參數 |
外形尺寸(長X寬X高)mm |
7000*2200*2700 |
|
|
軸距 |
3800 |
||
|
輪胎 |
245/70R19.5,8.25R20 |
||
|
輪胎數量 |
7(含1備胎) |
||
|
輪距 |
前輪 |
1745 |
|
|
后輪 |
1630 |
||
|
額定乘員 |
3人 |
||
|
前懸/后懸 |
1130/2070 |
||
|
接近角 |
21° |
||
|
離去角 |
11° |
||
|
離地高度 |
320 |
||
|
額定載質量 |
4355 |
||
|
整備質量 |
7445 |
||
|
**總質量 |
11995 |
||
東風10立方洗掃車-東風福瑞卡10立方 灑水車
|
專用性能參數 |
垃圾箱容積( m3) |
4（不銹鋼材質） |
||||||
|
清水箱容積( m3) |
4（不銹鋼材質） |
|||||||
|
清掃寬度 |
2800-3200 |
|||||||
|
清掃作業速度(km/h) |
3-15 |
|||||||
|
保潔作業速度(km/h) |
15-20 |
|||||||
|
**清掃能力(m2/h) |
48000 |
|||||||
|
抽吸能力 |
密度(g/cm3) |
2.0 |
||||||
|
質量 |
1.5 |
|||||||
|
抽吸粒度 |
≥100 |
|||||||
|
垃圾廂傾卸角 |
≥45° |
|||||||
|
清掃效率 |
≥96% |
|||||||
|
作業噪聲 |
< 88 符合GB7258規定 |
|||||||
|
行駛性能參數 |
驅動型式 |
4×2后軸驅動 |
||||||
|
懸架型式 |
鋼板彈簧 |
|||||||
|
鋼板彈簧片數(前/后) |
8/10+7 |
|||||||
|
制動型式 |
雙回路氣壓制動、鼓式 |
|||||||
|
制動距離(滿載30km/h) |
≤10m |
|||||||
|
**車速(km/h) |
99 |
|||||||
|
**小轉彎半徑 |
8 |
|||||||
|
**爬坡度 |
≥30％ |
|||||||
|
離合器系統 |
單片干式膜片彈簧離合器，液壓操縱 |
|||||||
|
變速器系統 |
機械式5檔變速器，帶同步器，手動 |
|||||||
|
發動機耗油量 |
行駛(L/100km) |
作業(L/h) |
作業(L/10000m2) |
|||||
|
≤12 |
≤6 |
≤3 |
||||||
|
降塵系統 |
噴水形式 |
低壓霧狀 |
||||||
|
主要元件組成 |
水過濾器、管路、不銹鋼噴架、高壓噴嘴等 |
|||||||
|
高壓水泵 |
SYLT雙耀 |
|||||||
|
安裝位置 |
清掃降塵 |
左右前掃盤 |
||||||
|
吸塵降塵 |
吸盤吸風口內 |
|||||||
|
**型式 |
電子**，一鍵操作 |
|||||||
|
液壓系統 |
型式 |
開放式，電動**集中操縱 |
|
|
主要元件 |
齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等 |
||
|
擺線馬達 |
三洋機械 |
||
|
齒輪油泵 |
長源機械 |
||
|
液壓油缸 |
海普瑞斯液壓油缸 |
||
|
液壓缸密封件 |
**鼎基 |
||
|
液壓油管 |
廣州天河 |
||
|
電磁閥組 |
海普瑞斯（中意合資） |
||
|
防震壓力表 |
德國 IMT |
||
|
回油過濾器 |
上海索菲瑪 |
||
|
系統溢流壓力 |
Mpa |
10-12 |
|
|
液壓油箱容積 |
L |
≥60 |
|
|
電器系統 |
系統組成 |
由底盤車電路和副發動機電氣部分及專用工作裝置操作**電路組成。 |
|
|
底盤車系統電壓(V) |
24 |
||
|
工作裝置系統電壓(V) |
12 |
||
|
電控箱面板組成 |
副機轉速表、副機水溫表、機油溫度報**裝置、各種操作**開關 |
||
|
**開關 |
上海施耐德(中法合資) |
||
|
可編程序邏輯**器 |
歐姆龍 |
||
|
斷路器 |
海格 |
||
|
蓄電池型號 |
12V-70A.H (2只并聯) |
||
|
風機系統 |
型式 |
專用高壓離心風機 |
|
|
品牌 |
北坡風機 |
||
|
額定工作轉速 |
r/min |
2700 |
|
|
傳動型式 |
副發動機、離合器、帶齒耐高溫A帶傳動(4根) |
||
|
風機皮帶 |
浙江三力士 |
||
|
自動離合器 |
離心式，進口材質，質保兩年，使用壽命可達2萬工作小時 |
||
|
風量(m3/h) |
5000 ~ 7800 |
||
|
清掃系統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、 可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
|
|
主要元件組成 |
掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等 |
||
|
掃刷撐開直徑 |
mm |
φ800-900 |
|
|
掃盤馬達轉速 |
r/min |
140 |
|
|
掃盤數量 |
2 |
||
|
單個掃盤配刷數量 |
22 |
||
|
掃盤傾角調整 |
前掃盤 |
前傾5°~15° 外傾5°~10° |
|
|
后掃盤 |
前傾5°~10° 內傾5°~10° |
||
|
吸嘴裝置 |
型 式 |
吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動， 吸嘴升降用油缸**雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8）， 吸嘴體與路面隨動。液壓驅動電氣自動**吸嘴升降，彈簧浮動懸掛。 |
|
|
吸管直徑 |
mm |
φ180 |
|
|
吸管品牌 |
NORRES |
||
|
行走輪軸承 |
SKF(斯凱弗) |
||
|
行走輪耐磨外圈 |
Stellana |
||
|
工作狀態吸嘴邊剛性部份 離地間隙 |
5～8 |
||
|
吸嘴吸管風速(m/s) |
50 ～65 |
||
|
吸嘴負壓(mmH2O) |
380 |
||
|
其它配置 |
報**系統 |
倒車語音報**系統 |
|
|
副操作系統 |
尾部帶電控操作系統，**大廂升降及后門開關， 避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。 |
||
|
手動泵應急舉升系統 |
如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、 大廂均不能升降，可使用手動泵應急舉升系統操作。 |
||
|
【整車技術參數】 |
|||
|
產品** |
程力威牌 |
公告批次 |
320 |
|
產品名稱 |
洗掃車 |
產品型號 |
CLW5120TXS6 |
|
總質量(Kg) |
11995 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
4355,3855 |
外形尺寸 |
7000,7150,7250,7350,7650,6800×2200×2700 |
|
整備質量(Kg) |
7445,7945 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
鞍座**載質量(Kg) |
|
|
接近角/離去角(°) |
21/11 |
前懸/后懸 |
1130/2070 |
|
軸荷(Kg) |
4350/7645 |
**車速(Km/h) |
103 |
|
備注 |
此車為道路洗掃專用車輛,專用裝置為掃刷.側面防護為專用裝置掃刷代替,掃刷離地高為:180, 后下部防護與車架采用焊接連接,防護材料:Q23**碳鋼,后下部防護尺寸:50×120(mm), 離地面高度400mm.ABS型號:ABS/ASR-24V-4S/4M,ABS型號廠家:襄陽東風隆誠機械有限責任公司. 此整車長/軸距對應關系為:7000/3800,7150/3950,7250/4050,7300/4100,7600/4400,6800/3600. 當整備質量為7445kg時,選裝軸距為:3600,3800,3950; 當整備質量為7945kg,選裝軸距為:4050,4100,4400. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1125SJ8CDC |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3800,3950,4050,4100,4400,3600 |
||
|
輪胎規格 |
245/70R19.5,8.25R20 |
||
|
鋼板彈簧片數 |
8/10+7,12/12+9 |
前輪距 |
1745,1802 |
|
燃料種類 |
柴油 |
后輪距 |
1630,1650 |
|
排放依據標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
|
|
|
|
